岩石顶管施工方案_硬岩风化岩卵石层穿越-通豪建筑
发布时间：2026-05-16来源：通豪非开挖顶管施工

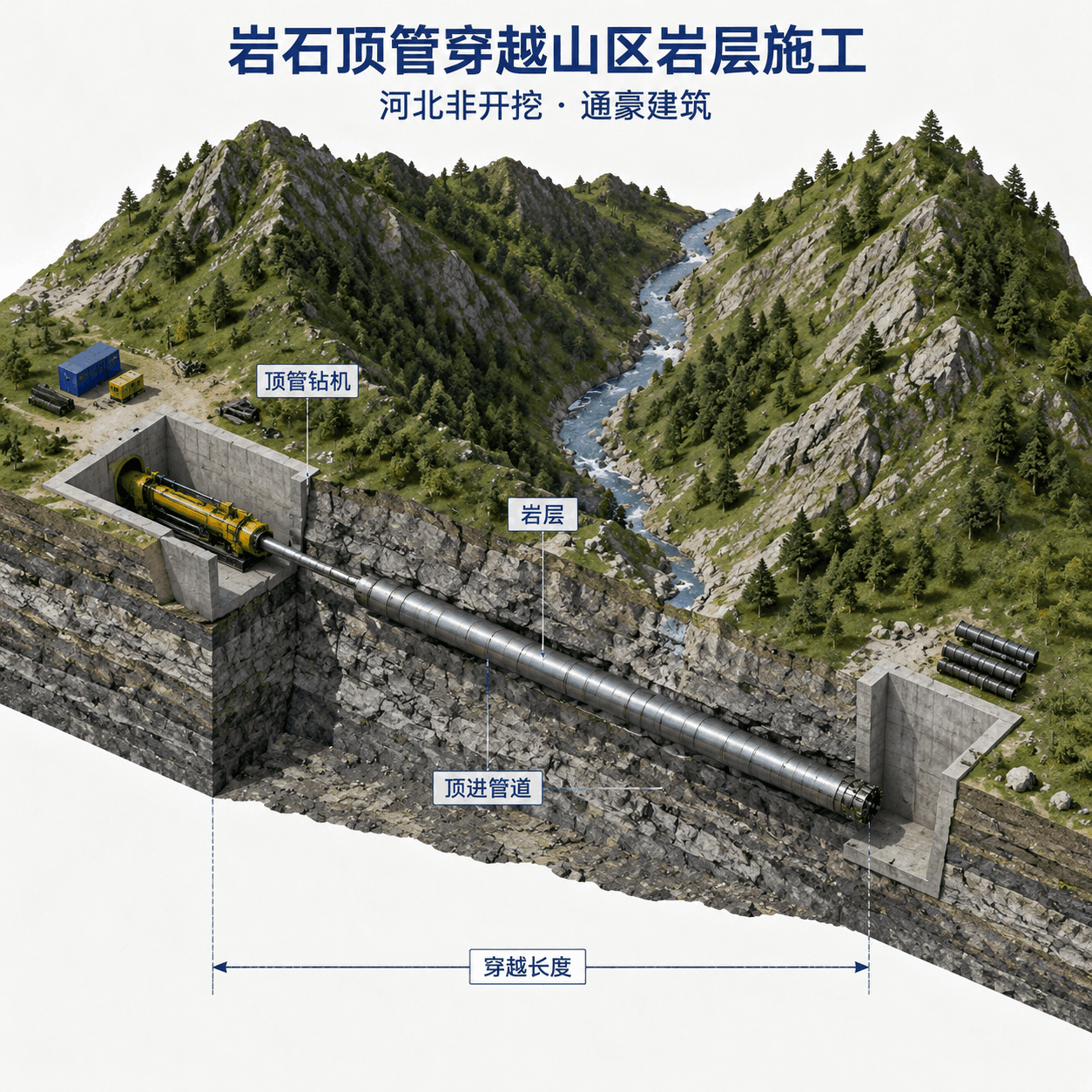

岩石顶管施工是非开挖领域技术门槛较高的一类工程——当管道穿越路径遇到硬岩、风化岩、卵石层、孤石或混凝土残体时，普通顶管机会卡钻、停滞甚至报废。岩石顶管施工需要专用的岩石顶管机、合理的破岩工艺和经验丰富的施工团队。通豪建筑深耕岩石顶管领域18年，针对河北山区、丘陵地带的岩层穿越项目积累了成熟方案，本文把岩石顶管施工的工艺、设备、造价、验收讲清楚。
一、什么情况下需要岩石顶管施工
判断是否需要岩石顶管施工，关键看地质勘察报告里的岩层参数。出现以下情况，普通泥水/土压顶管机无法胜任，必须用岩石顶管工艺：
- 穿越段含中风化、微风化基岩（单轴抗压强度 ＞ 30MPa）
- 卵石层、漂石层（卵石粒径大，普通刀盘磨损快、易卡钻）
- 孤石、地下障碍物（旧基础、混凝土块、抛石）
- 河北山区、山前过渡带的复合岩层项目
- 强风化岩夹层（软硬不均，轨迹难控制）
岩石按单轴抗压强度（UCS）分级，直接决定刀具选型和施工难度：
| 岩石类别 | 单轴抗压强度 | 施工难度 | 刀具选型 |
|---|---|---|---|
| 强风化岩 | 5-15 MPa | 较低 | 合金刮刀/牙轮 |
| 中风化岩 | 15-30 MPa | 中等 | 牙轮钻头+滚刀 |
| 微风化岩/硬岩 | 30-100 MPa | 较高 | 盘形滚刀 |
| 卵石/漂石层 | 母岩强度高 | 高（易卡钻） | 重型滚刀+破碎 |
二、岩石顶管施工与普通顶管的区别
岩石顶管施工和普通土层顶管的核心差异在破岩方式、设备、出渣和速度上：
| 对比项 | 普通顶管 | 岩石顶管 |
|---|---|---|
| 掌子面处理 | 泥水/土压平衡切削 | 滚刀/刀盘机械破岩 |
| 核心设备 | 泥水/土压平衡顶管机 | 岩石顶管机（带滚刀刀盘） |
| 出渣方式 | 泥水循环/螺旋出土 | 泥水出渣或刮板出渣 |
| 掘进速度 | 较快（黏土30-50mm/min） | 较慢（硬岩 5-15mm/min） |
| 刀具损耗 | 低 | 高（滚刀属易损件） |
| 单价 | 基准价 | 上浮 50%-80% |
普通顶管和拉管工艺的差异可参考顶管和拉管的区别，岩石顶管属于顶管工艺中针对硬岩地层的专项分支。
三、岩石顶管机与设备配置

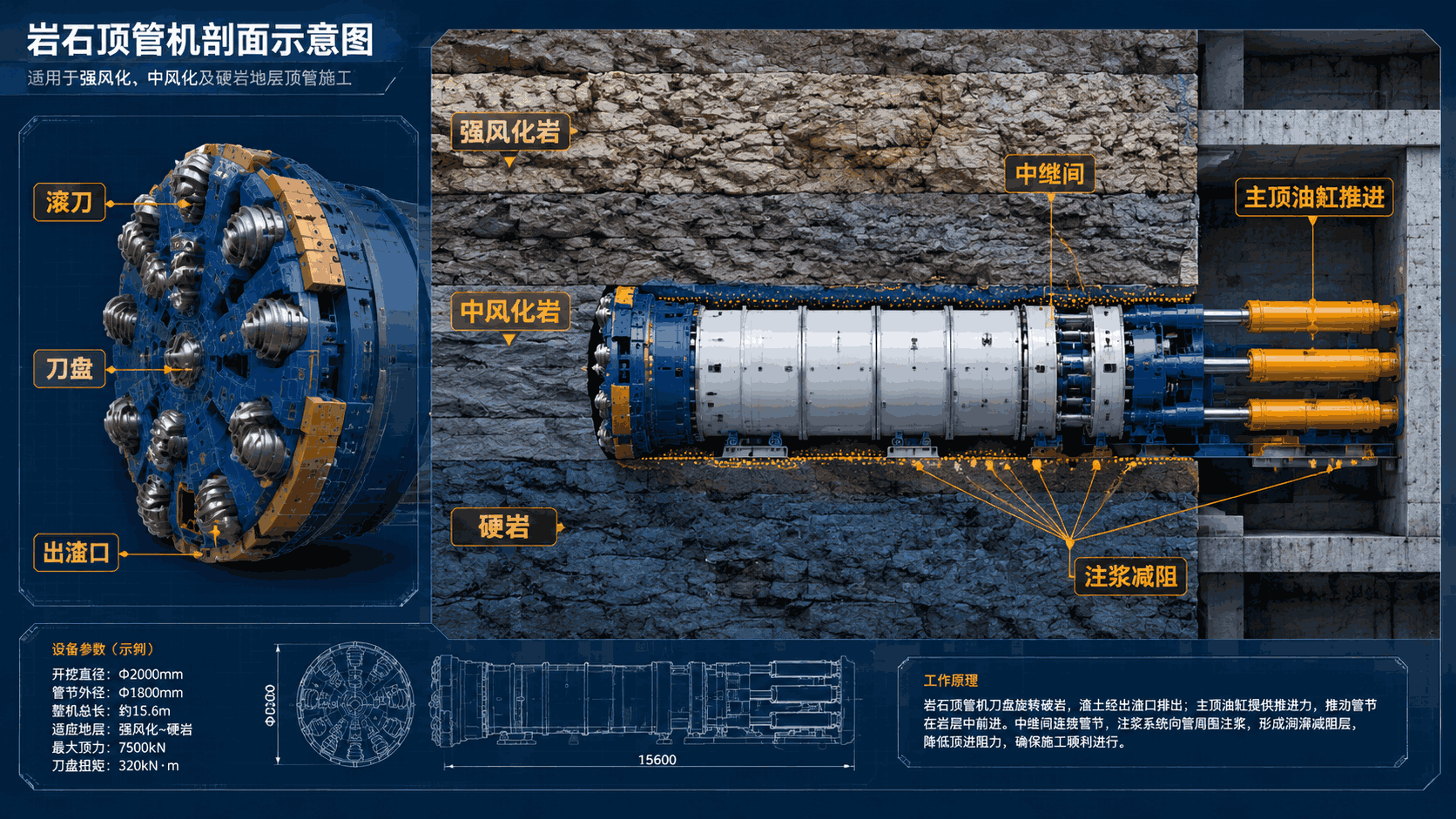

1. 岩石顶管机类型
按破岩机构不同，岩石顶管施工常用两类机型：
- 滚刀式岩石顶管机：刀盘上布置盘形滚刀，靠滚压破碎岩石，适合中硬岩到硬岩（30-150MPa），是主流机型
- 刮刀+牙轮复合式：适合强风化岩、卵石层，破碎效率高
2. 配套设备
- 主顶油缸组（提供顶进推力，按管径配 200-1000 吨级）
- 中继间（长距离顶进分段传递顶力，每 60-100 米设一道）
- 泥水循环系统或刮板出渣系统
- 导向纠偏系统（激光导向 + 双轴测斜）
- 注浆减阻系统（管壁外注触变泥浆降低顶力）
四、岩石顶管施工工艺流程
规范的岩石顶管施工按以下流程推进，每步都有明确质量控制点：
1. 地质详勘
沿穿越中心线布置不少于 3 个钻孔（岩层段加密），查明岩面起伏、岩石强度、节理裂隙、地下水。岩石顶管对勘察精度要求高于普通顶管——遗漏一块孤石可能导致停工。
2. 工作井与接收井
井深按管底标高确定，岩层段工作井需做岩石爆破或机械破除。后背墙要满足岩石顶管的大顶力反力要求（比普通顶管大）。

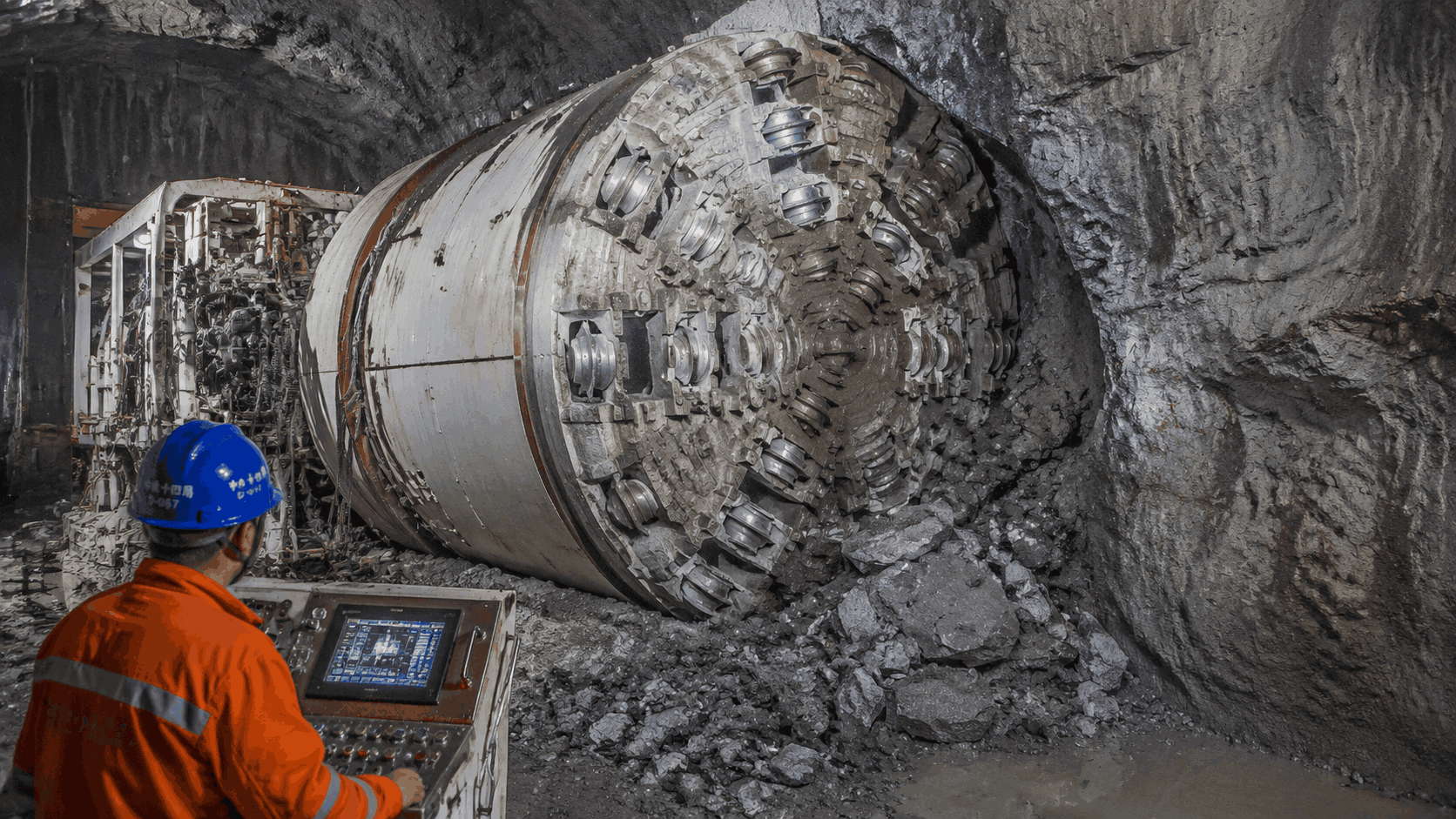

3. 机头始发与破岩掘进
- 始发段控制掘进速度，确认刀盘破岩正常、出渣顺畅
- 硬岩段掘进速度 5-15mm/min，强风化岩 15-30mm/min
- 每掘进 2-3 米测一次轴线，偏差控制在 ±50mm 以内
- 实时监测刀盘扭矩、顶力、滚刀磨损，异常立即停机检查
4. 滚刀更换
滚刀是岩石顶管的核心易损件。硬岩段每掘进 30-80 米需检查/更换滚刀。带压换刀或机头内换刀方案要在施工组织设计里提前明确。
5. 顶力控制与中继间
顶力按 F = 迎面阻力 + 管壁摩擦阻力 计算。超过单段允许顶力时启用中继间分段顶进。管壁同步注触变泥浆，可降低摩擦阻力 30%-50%。
6. 贯通与验收
机头进接收井，按 GB 50268-2008《给水排水管道工程施工及验收规范》 与 CJJ/T 358-2014《非开挖铺设工程技术规程》验收。
五、不同岩层施工要点
| 地层 | 主要难点 | 应对措施 |
|---|---|---|
| 强风化岩 | 软硬不均，轨迹易偏 | 降速匀速掘进，加密纠偏 |
| 中/微风化硬岩 | 破岩慢、滚刀损耗大 | 盘形滚刀，备足易损件，规划换刀点 |
| 卵石/漂石层 | 卵石滚动卡刀盘 | 重型滚刀+破碎，控制出渣粒径 |
| 孤石/障碍物 | 突遇障碍易卡机 | 详勘预判，备应急处置方案 |
| 富水岩层 | 裂隙水涌入 | 注浆堵水，泥水仓平衡水压 |
六、岩石顶管施工造价参考
岩石顶管施工单价明显高于普通顶管，主要贵在滚刀损耗、掘进慢、设备折旧。河北地区参考区间（含税综合价）：
| 管径 | 强风化岩 | 中/微风化硬岩 |
|---|---|---|
| DN500-DN800 | 2500-4000 元/米 | 4000-6000 元/米 |
| DN1000-DN1500 | 4000-6000 元/米 | 6000-9000 元/米 |
| DN1800-DN2400 | 6000-9000 元/米 | 9000 元/米以上 |
具体造价受岩石强度、穿越长度、是否含孤石影响大，建议提供地勘报告后由技术工程师精准报价。各类管道造价对比可参考非开挖施工技术规范相关说明。
七、岩石顶管施工常见问题（FAQ）
Q1：多硬的岩石能做岩石顶管？
主流滚刀式岩石顶管机可处理单轴抗压强度 150MPa 以内的岩石。超过 150MPa 的极硬岩需特殊刀具配置和方案论证。
Q2：岩石顶管比普通顶管贵多少？
同管径同距离，岩石顶管单价比普通土层顶管上浮 50%-80%，主要是滚刀损耗、掘进速度慢、设备折旧高。
Q3：遇到孤石卡机怎么办？
正规施工前的详勘会尽量探明孤石。万一施工中遇未探明孤石，处理方案包括：调整刀盘转速冲击破碎、机头内人工辅助破除、必要时地面定点处理。所以详勘和应急预案非常关键。
Q4：岩石顶管掘进速度多慢？
强风化岩约 15-30mm/min，中微风化硬岩约 5-15mm/min。比黏土层（30-50mm/min）慢很多，工期要合理预留。
Q5：卵石层算岩石顶管吗？
算。卵石/漂石层虽不是整体基岩，但卵石母岩强度高、滚动性强，普通顶管机易卡钻，需用岩石顶管机的重型滚刀+破碎工艺处理。
Q6：岩石顶管需要什么资质的施工方？
需具备市政公用工程施工资质，且要有岩石顶管机设备和实际岩层项目经验。建议核实施工方的设备情况和同类业绩。
Q7：岩石顶管能过铁路、过河吗？
可以。岩层下穿越铁路、河流时，岩石顶管配合精准导向纠偏可控制地表沉降。穿越铁路需办专项审批，参考穿越铁路施工方案。
Q8：通豪建筑岩石顶管能力如何？
通豪建筑配备专用岩石顶管机和滚刀刀盘组，承接 DN500-DN2400 岩层穿越，针对河北山区、丘陵复合岩层有成熟方案，可独立承接强风化岩、硬岩、卵石层、孤石等复杂地质项目。
